Légrádi Zoltán kapcsolási rajz gyűjteménye!

Tápegység 12V 30A!
Ezen rajz eddigi megtekintői: 20777 fő
(2008.08.27 -óta)

Értékelje ezen rajzot 5 -ös skálán:

A rajz feltöltője:	Zolee
A feltöltő e-mail címe:	legradi.zoltan@freemail.hu
A feltöltés ideje:	2008.10.09 - 11:26:06

Szép kis áramkör, igen hasznos!

Méretes trafó is kell hozzá!

Fizetett hírdetések!

(részletekért írj üzenetet)

Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!

Mellékelt dokumentumok:

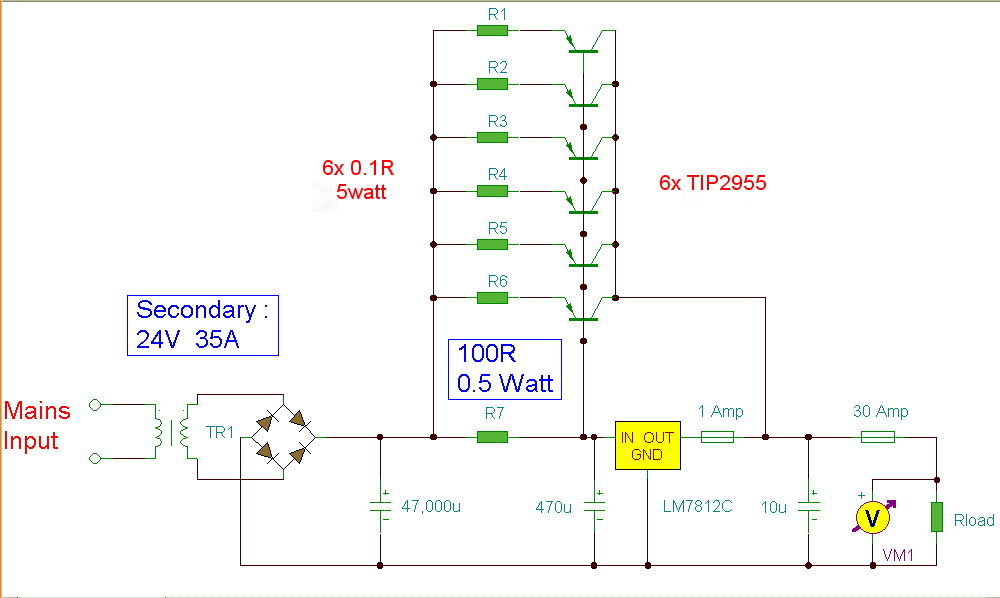

Kapcsolási rajz

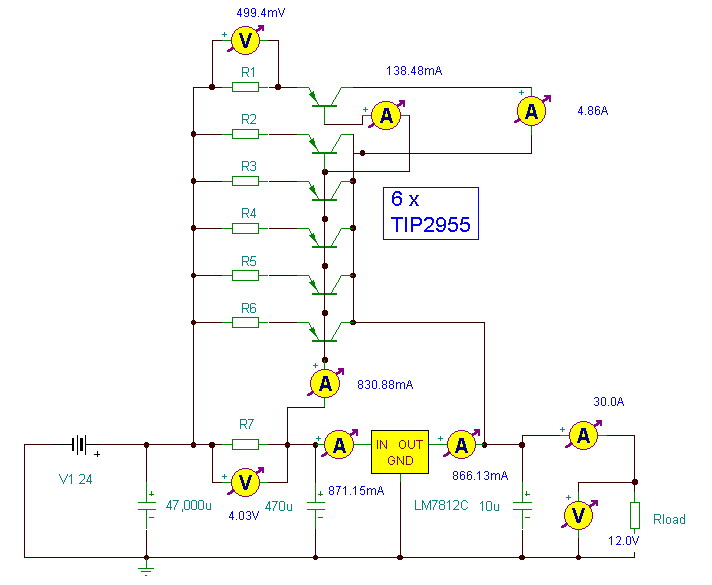

Mérési pontok

Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:

olahtamas

2013.12.04
09:18:40

ha a 7812es IC-t kicserelem 7824re ugy jó lesz?

Zolee

2013.12.03
11:45:15

A feszstabot kell kicserélned első ránézésre.

Zolee

2013.12.03
11:44:07

Sajnos nem, csak áttervezéssel!

olahtamas

2013.12.03
11:20:28

Ezt a kapcsolást át lehetne-e alakitani 24Vra? áram az pedig 14A kellene
