Index mikrovezérlővel
Ezen rajz eddigi megtekintői: 3689 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Szabó Balázs
A feltöltő e-mail címe:szabo.balazs.0613@gmail.com
A feltöltés ideje:2015.03.01 - 17:28:17

Az index vezérlő felhasználható autóhoz, motorhoz. A PIC-nek az 5V-os feszültséget a stabilizátor állítja elő. A két LED a visszajelző amit a műszerfalba helyezhetünk be, de nem kötelező. Ha nincs bekötve az a rész akkor is működőképes az elektronika. A két-két oldali izzót fet vezérli ami esetünkben egy IRF540-es darab.

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

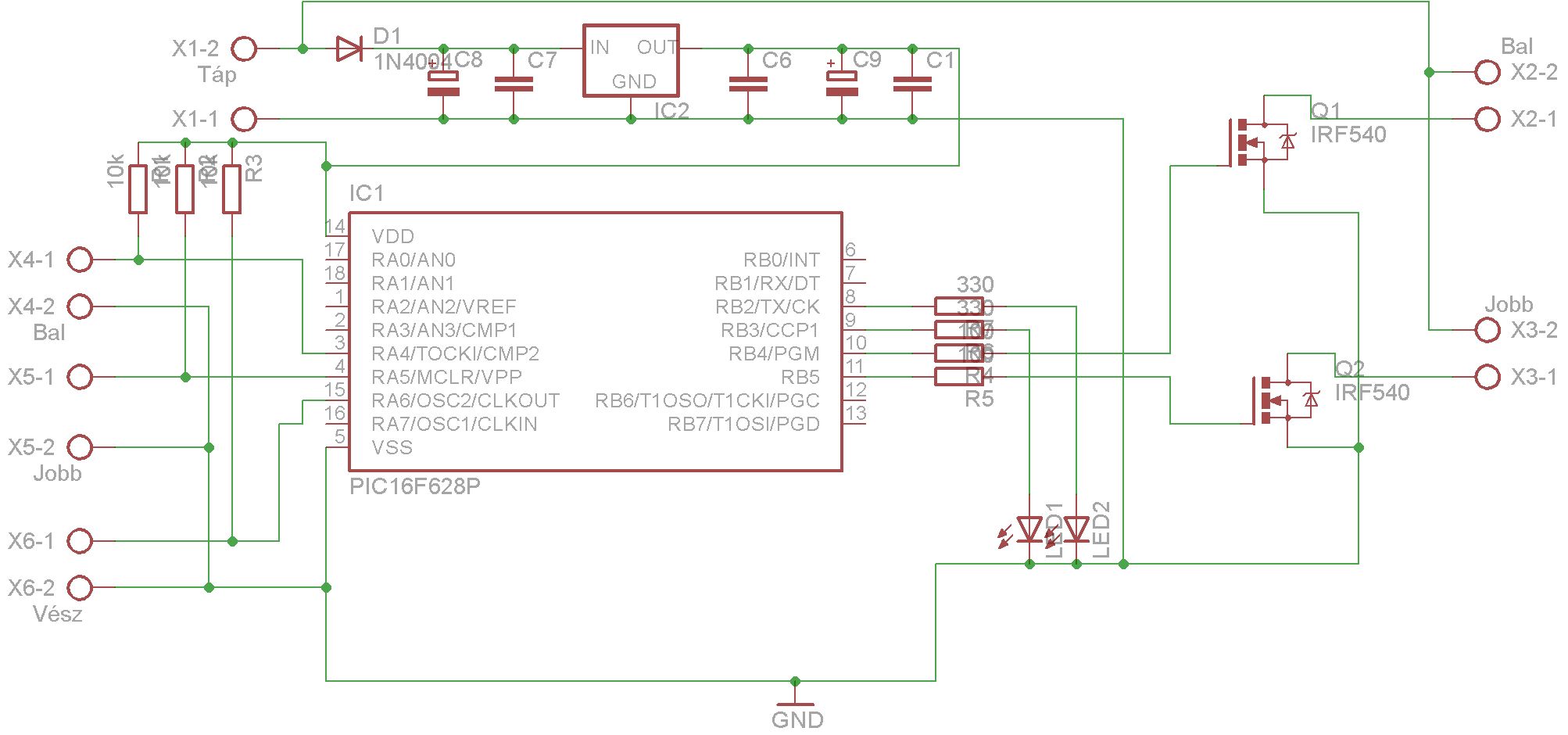

Kapcsolási rajz

Beültetési rajz+nyákterv+program




Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!
