Csipogó
Ezen rajz eddigi megtekintői: 15894 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 19:31:02

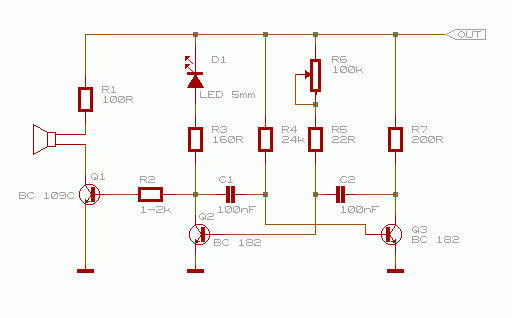

A kapcsolás fény / hangjelzőként használható. Ha az out pontra 5V feszültség kerül, akkor a Q2, Q3 tranzisztorokkal felépített monostabil kapcsolás négyszögjelet szolgáltat, és a hangszóró megszólal. A LED is villog a beállított frekvenciával, bár olyan gyorsan, hogy úgy tűnik, mintha folyamatosan világítana. A hangmagasság nagy léptékekben a C1, C2 és az R4, R5 értékeinek változtatásával, finoman pedig az R6 pótméter állításával szabályozható.


A kapcsolási rajz a BSS elektronika oldaláról származik!
http://bss.fw.hu


Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

Kapcsolási rajz


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!
