Légrádi Zoltán kapcsolási rajz gyűjteménye!

2x130W TDA7250 -el!
Ezen rajz eddigi megtekintői: 26749 fő
(2008.08.27 -óta)

Értékelje ezen rajzot 5 -ös skálán:

A rajz feltöltője:	shunglee
A feltöltő e-mail címe:	shunglee@freemail.hu
A feltöltés ideje:	2009.02.23 - 20:03:30

Szokásos TDA hangminőség, szokásos TDA egyszerűség, minimális alkatrésszel. Nyákért nyávogók kedvéért nyákterv is van!

sok sikert az építéshez!

Fizetett hírdetések!

(részletekért írj üzenetet)

Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!

Mellékelt dokumentumok:

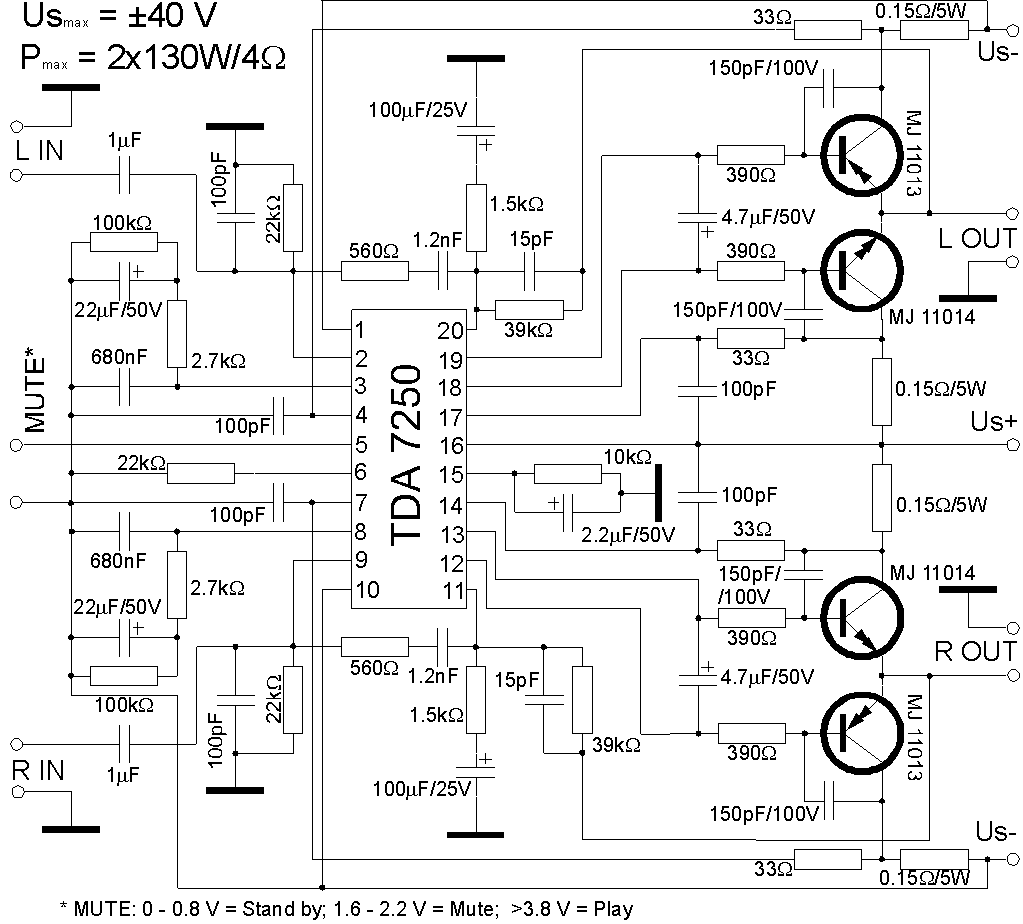

Kapcsolás

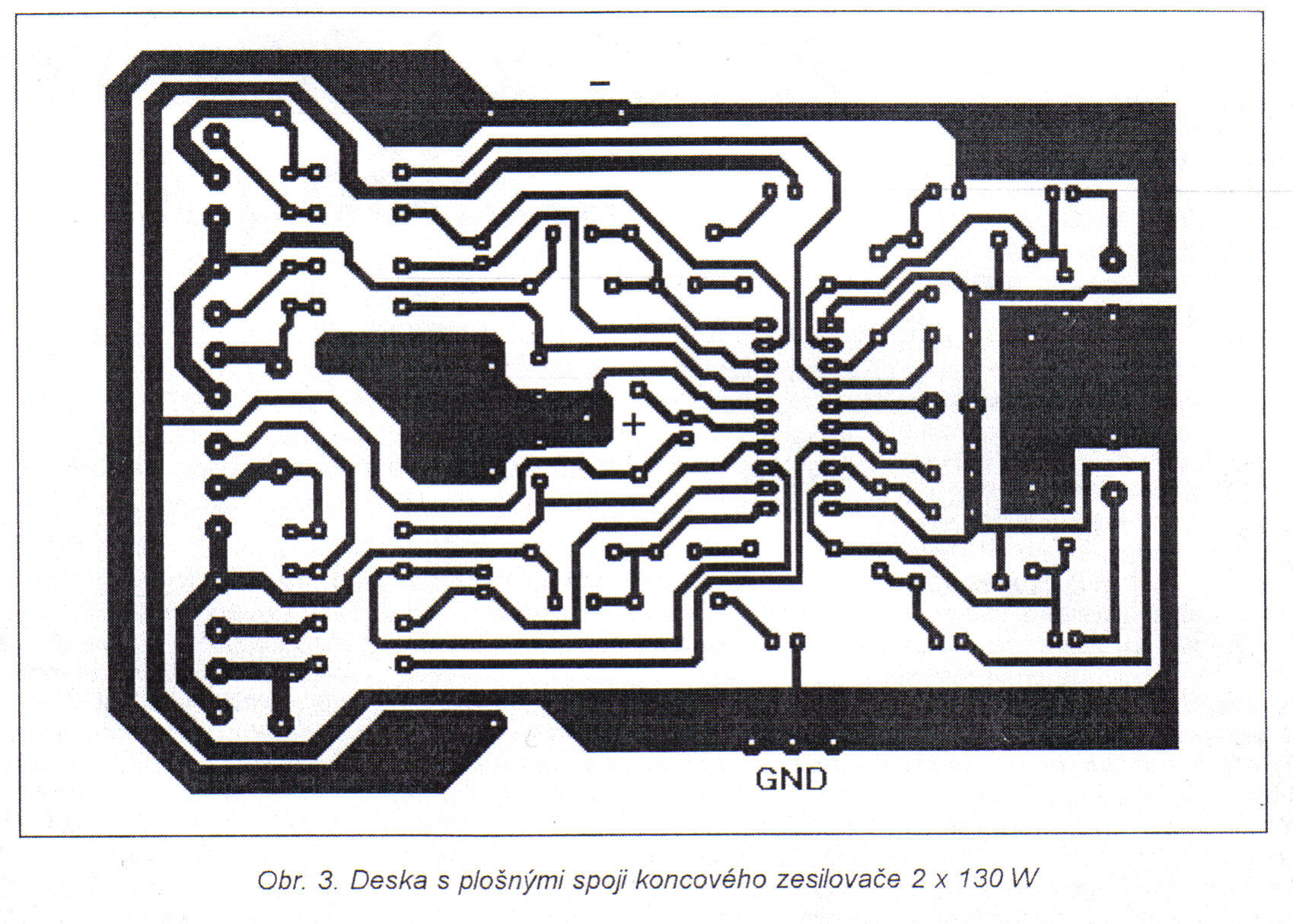

Nyák

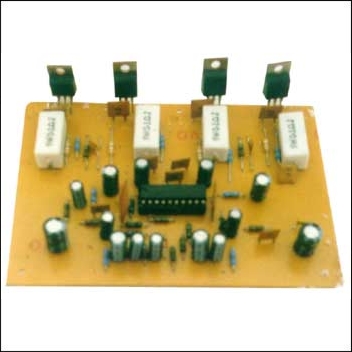

Kép

Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:

[ELŐZŐ 5 üzenet] [Az utolsó 5 üzenet] [KÖVETKEZŐ 5 üzenet]

jimmy

2014.06.01
08:38:59

Szép napot mindenkinek!Senkit nem lehet elérni e-mailben?Valaki reagáljon már legyen oly kedves.

krisztian1998

2013.10.06
10:29:12

elore is koszonom a segitseget

krisztian1998

2013.10.06
10:28:54

segitene nekem valaki nekem nincs 15 pf;150pf es 680nf kondim es mit tudnek a helyebe tenni hogy mukodjon?

KissPista

2012.04.07
02:20:18

Többször is megépítettem. Frankón működik. Én kapcsolózemű táppal használom, mivel a toroid igen drága mulatság.
Táp Lehet 10-45Volt-ig.
Vs = ± 30 V, RL = 8 Pki = 40W
Vs = ± 35 V, RL = 8 Pki = 60W
Vs = ± 35 V, RL = 4 Pki = 100W
Vs = ± 40 V, RL = 4 Pki = 130W (MJ11015-16 ajánlott)

Beültetési is:
http://svetelektro.com/clanky/koncovy-zosilovac-2x80w-predzosilovac-zdroj-50.html /> ADATLAP:
http://pdf1.alldatasheet.com/datasheet-pdf/view/25076/STMICROELECTRONICS/TDA7250.html

KissPista

2012.04.07
00:12:15

125 Wattos TIP142-147 nél +-40voltnál könnyen tönkre megy. Tr bázisánál 390 Ohm-ot meg kell növelni legalább 450 Ohm-ra. Ha válogatjuk az ellenálást, a nagyobbat kell a 147 bázisára tenni. Tapasztalatom szerint az száll el előbb, E-C zárlat. És 8 Omról használjuk. A 200 Wattos MJ11015-16-os jobban birja.
